變電站自動化概述

返回列表 來源：發布日期： 2022.06.17 瀏覽量：1

　　變電站自動化是實現變電站主要設備的監控、測量、控制、保護和調度通信的自動化功能。
　　變電站自動化包括五個子系統：微機監控、微機保護、微機自動裝置、微機。它通過微機保護和測控單元來采集變電站的各種信息(如母線電壓、線路電流、斷路器位置、各種遠程信號等)。對收集到的信息再進行分析和處理，并借助通信手段交換和上傳相關信息。

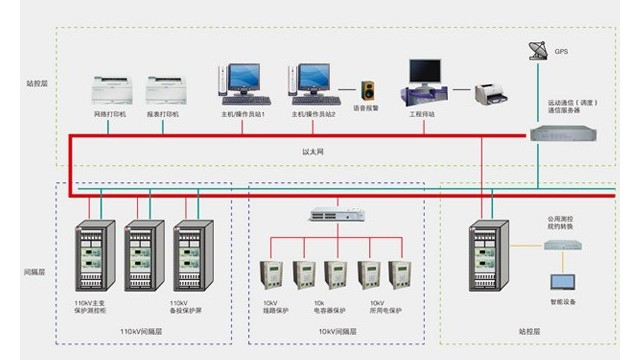

　　關于變電站自動化的結構，我們常說“三層兩網”?！叭龑印庇缮现料戮褪钦究貙?主要指背景、五防、遙控等)、間隔層(包括保護、測控裝置等電子智能設備)、過程層(包括開關、變壓器、儀表變壓器等一次設備)。“兩個網絡”是站控層網絡和過程層網絡。根據站控層網絡的結構，綜合自動化系統可分為三層和兩層兩種類型。
　　變電站自動化的工作原理是過程層的CT(電流互感器)，PT(電壓互感器)將大電壓、大電流轉換為二次電壓(通常為100V/57.7V)電流(5A/1A)，由微機集成保護和數字顯示儀表采集，并通過集成保護將開關位置輔助觸點轉換為數字量。站控層通信管理機通過網絡層的通信網絡(RS485屏蔽雙絞線或網線)與間隔層的綜合保護和數顯表通信，通過通信協議(機器語言，類似中文和英文，雙方都能理解，包括CDT、Modbus、IEC103等)進行數據交換。最后，工作站計算機通過專用的后臺監控系統，將模擬量、數字量、事故報警量顯示出來。
