主變有載調壓裝置是什么

返回列表 來源：發布日期： 2024.08.16 瀏覽量：1

在電力系統中，有載調壓通常指當變壓器在負荷運行的時候，通過轉換分接頭檔位從而去改變電壓的一種調壓方式。在變壓器不中斷運行的帶電狀態下對其進行調壓的裝置即為有載調壓裝置。

VIP-96S80主變有載調壓裝置設有變壓器分接頭檔位測量功能，檔位信號通過開入量B411-B419輸入。VIP-96S80主變有載調壓裝置可通過遙控命令或開入信號實現調檔操作，裝置通過開出升檔，降檔，停止調檔三個繼電器實現調檔相關操作。

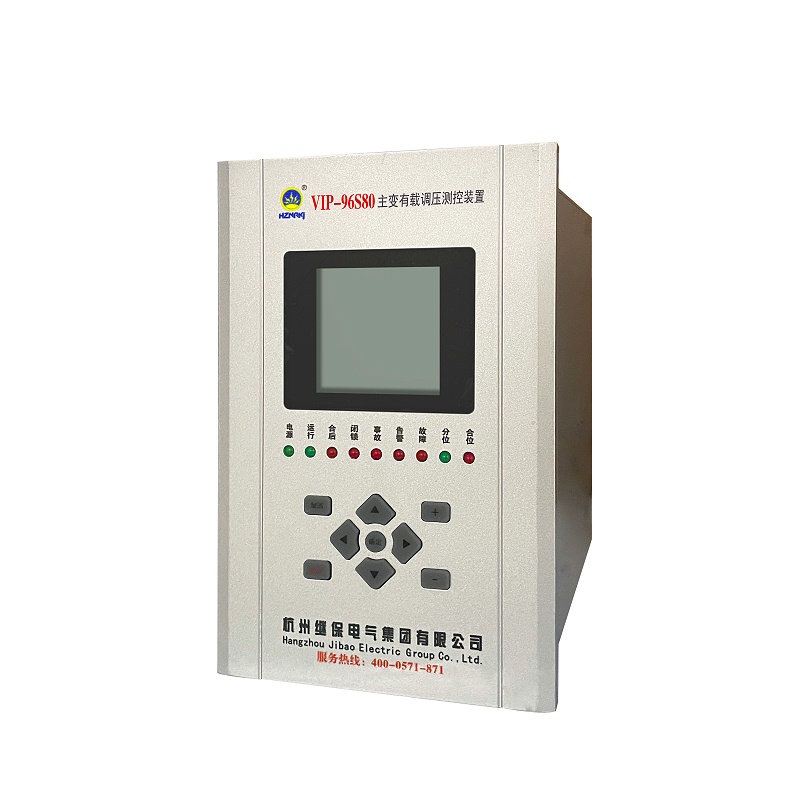

主變有載調壓裝置VIP-96S80

當VIP-96S80主變有載調壓裝置收到開入量升檔=1或遙控3J的信號時，程序啟動升檔操作，當測量檔位無異常且小于最大檔位(保護定值)時，3J升檔繼電器動作,液晶報升檔；若檔位信號不正確或已經達到最大檔位，裝置3J升檔出口不動作，同時液晶報閉鎖升檔，同時驅動告警繼電器出口13J（B323/B324）（直到手動復歸，繼電器才返回）。

當有載調壓裝置收到開入量降檔=1或遙控4J的信號時，程序啟動降檔操作，當測量檔位無異常且檔位大于1時，4J降檔繼電器動作，液晶報降檔；若檔位信號不正確或檔位等于1，接裝置降檔出口不動作，同時液晶報閉鎖降檔，同時驅動告警繼電器出口13J（B323/B324）（直到手動復歸，繼電器才返回）。

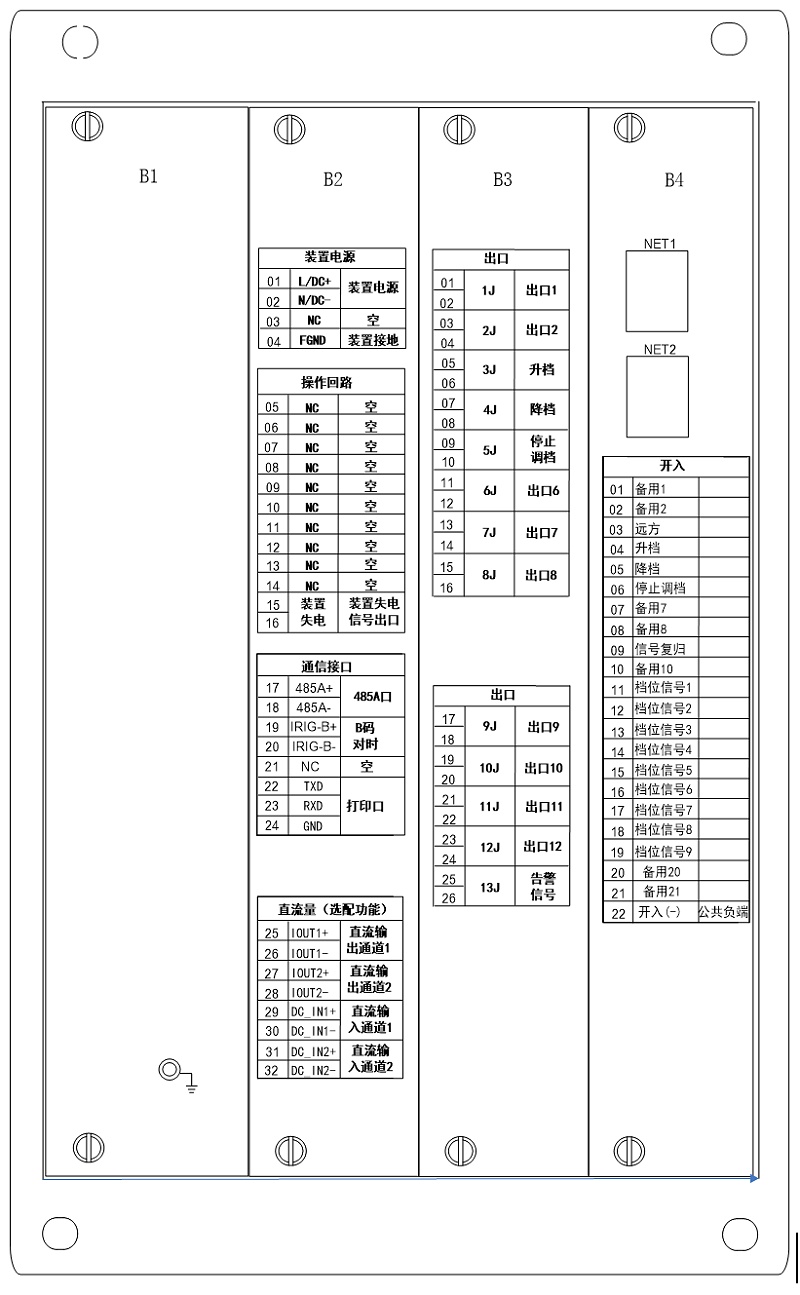

有載調壓裝置背板圖
